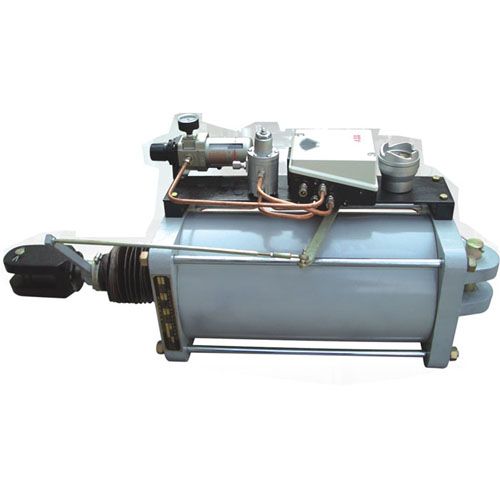

一、概述 ZQGSA—D×S系列擺動火嘴執行器（又稱擺動氣缸）是以壓縮空氣為動力能源，接受4—20mA電信號或0.02—0.1MPa氣信號，隨信號變化產生直位移，并以一定的行程推動被調節機構。該產品具有結構簡單、使用可靠、耐磨損強、重量輕、機械效率高等特點，并可帶有三斷自鎖及閥位反饋功能，它與我公司生產的ZKY(FDK)執行器就地控制柜配套，能接受DCS系統4-20mA電信號進行線性調節。它廣泛應用于電力、冶金、輕工、化工、石油等工業部門各種控制系統的自動調節，特別適用于大型電站鍋爐擺動火嘴，閥門的開度調節等。 二、主要技術參數
輸入信號：氣信號： 0.02—0.1MPa
電信號：4—20mA DC
氣源壓力：0.3~0.8MPa
工作行程：見表1
基本誤差：≤±2%
回差：≤1.5%
死區：≤0.6%
使用環境溫度：-20℃—100℃
表1
注：計算力矩是在轉角范圍為0~90°，操作壓力為0.5MPa，效率為100%時的計算值。 在0°或90°時輸出力矩最小，在轉角為45°附近，輸出力矩最大。
|
